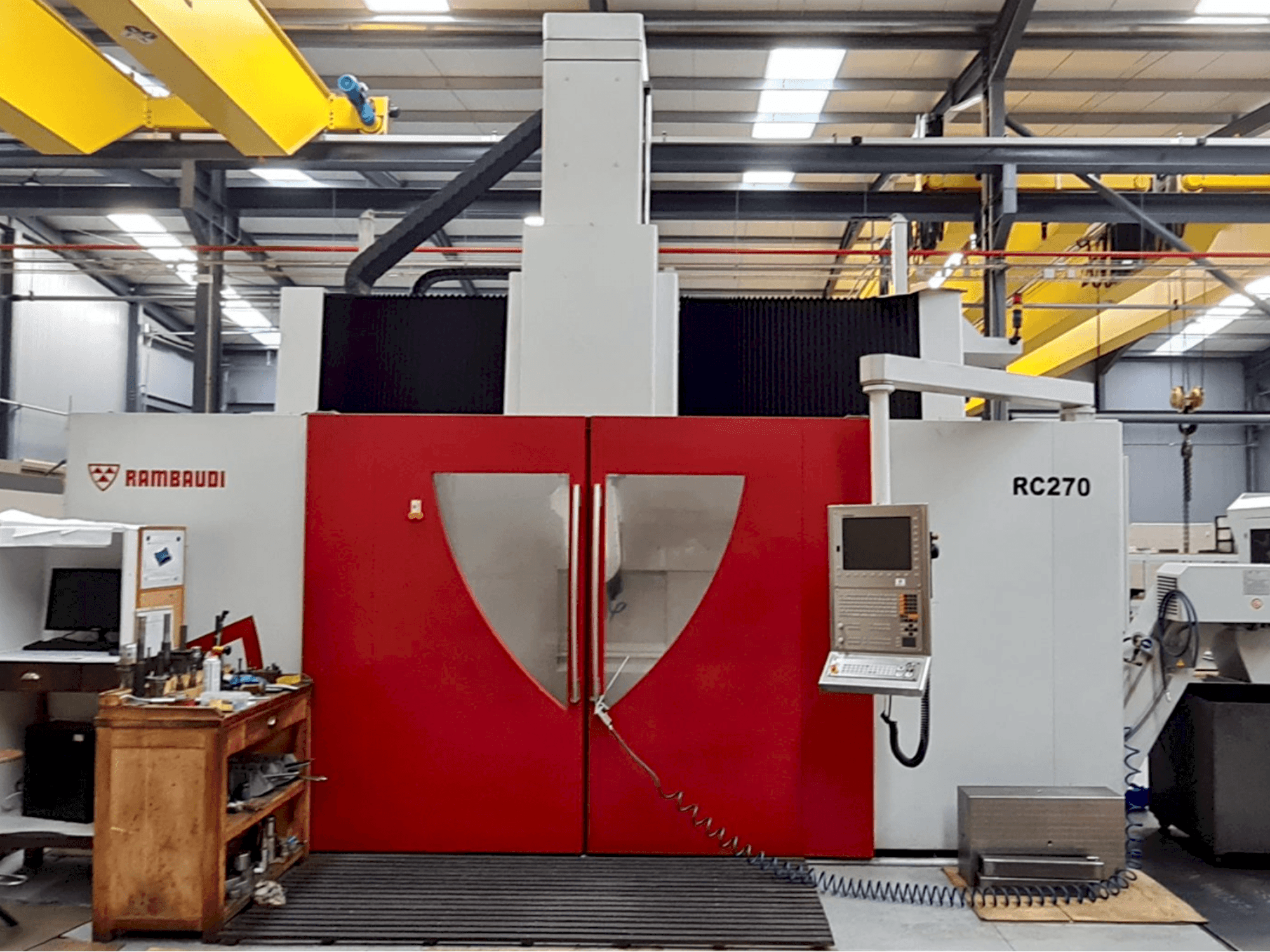

Makine  Rambaudi RC 270 - Önden görünüm

Rambaudi - RC 270PT-MIL-RAM-2014-00002

Satıldı

Başka sorunuz var mı? Bize Ulaşın!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
WhatsApp'tan iletişime geçin
Orijinal dilde göster

Bu Rambaudi RC 270 Dik İşleme merkezi 2014 yılında üretilmiştir. HEIDENHAIN iTNC 530 HSCI kontrol ünitesi ile donatılmıştır ve 5 eksene sahiptir. İş mili hızı 24000 rpm'dedir ve HSK-A63 takım konikliği ile çalışır. Makine 38428 güçte saat ve 23655 kesme saatinde çalışmıştır. İşleme merkezini 5 eksenli yüksek hızlı işlemeye uygun hale getiren hareketli çapraz kirişi ile dikkat çekiyor. Daha fazla gösterim için fotoğraf ve video galerisine bakın. Orijinal teknik özelliklerin özeti (EN) aşağıya PDF olarak eklenmiştir.

Genel bakış

  • marka: Rambaudi
  • yıl: 2014
  • MODEL: RC 270
  • üretim saatleri: 23655
  • uygulama tipi: Frezeleme
  • Yer: Portekiz
  • makine tipi: Dikey İşleme Merkezi
  • Uygunluk: Satıldı
  • kontrol ünitesi markası: HEIDENHAIN

Teknik Bilgiler - Rambaudi RC 270

Kontrol ünitesi

  • Model: iTNC530 HSCI
  • Marka: HEIDENHAIN

Ana sürücü

  • Mili hız aralığı: 24000 rpm 1/MIN
  • Takım Tutucu: HSK-A63
  • Eksen sayısı: 5

Hareket

  • X ekseni Hareket: 2700 mm
  • Y ekseni Hareket: 2200 mm
  • Z ekseni Hareket: 1250 mm

Ek bilgi

    Makine Faydaları

    • Teknik Makine Avantajları:
      • - X ve x1 = 2200 mm // hız: 40 m/1' // 2 sütun üzerindeki kirişin uzunlamasına ötelenmesi
      • - Y = 2700 mm // hız: 40 m/1' // kiriş üzerindeki koç tutucu çapraz eyerin enine ötelenmesi
      • - Z = 1250 mm // hız: 40 m/1' // çapraz eyer üzerindeki kirişin dikey ötelenmesi
      • - C sürekli = 400 (+/- 200 °) // kafanın koç dikey ekseni etrafında dönmesi
      • - A sürekli = 230 ° (+ 120 °, -110 °) // kafa çatalının içindeki elektro iş mili desteğinin dönüşü
      • - Doğrusal makine eksenlerinin hassasiyeti (x, x1, y, z): p = 0,015 mm / dönüştürücü optik hattı
      • - Kutupsal makine eksenlerinin hassasiyeti (c,a): 15 ark saniye - tekrarlanabilirlik 10 ark saniye / dönüştürücü kodlayıcı
      • - Tork: c, a sürekli = 1000 nm // c, a frenli = 4000 nm
    • Kalitatif Makine Faydaları:
      • - 5 eksenli yüksek hızlı işlemeye uygun, hareketli çapraz kirişli sayısal kontrollü frezeleme merkezi
      • - Çapraz kirişin üzerinde çalıştığı iki yan sütun
      • - Koç tutucunun çapraz eyerini destekleyen ve sütunlar üzerinde kayan bir kiriş
      • - Çapraz eyerin içinde dikey olarak kayan bir koç
      • - Koçun alt kısmına sabitlenmiş bir kafa
      • - Sütunların ortasında aşağıdaki özelliklere sahip bir çalışma masası: 2500 x 2000 mm // 10000 kg/m2 // 300 mm kalınlığında dökme demir masa // 8 t-yuvası - genişlik 28 mm
      • - Makine 2 eksenli glob 89 g frezeleme kafası (c ve sürekli) ile donatılmıştır.
      • - Kafa çatallarının içinde 24000 devir/dakika, hsk-a 63 takım konikli iş mili bulunur

    Ekstra bilgi

    • - 38428 makine çalışma saati // 23655 kesim saati

*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
