- Quaser MV 184E Dikey Makine Merkezi

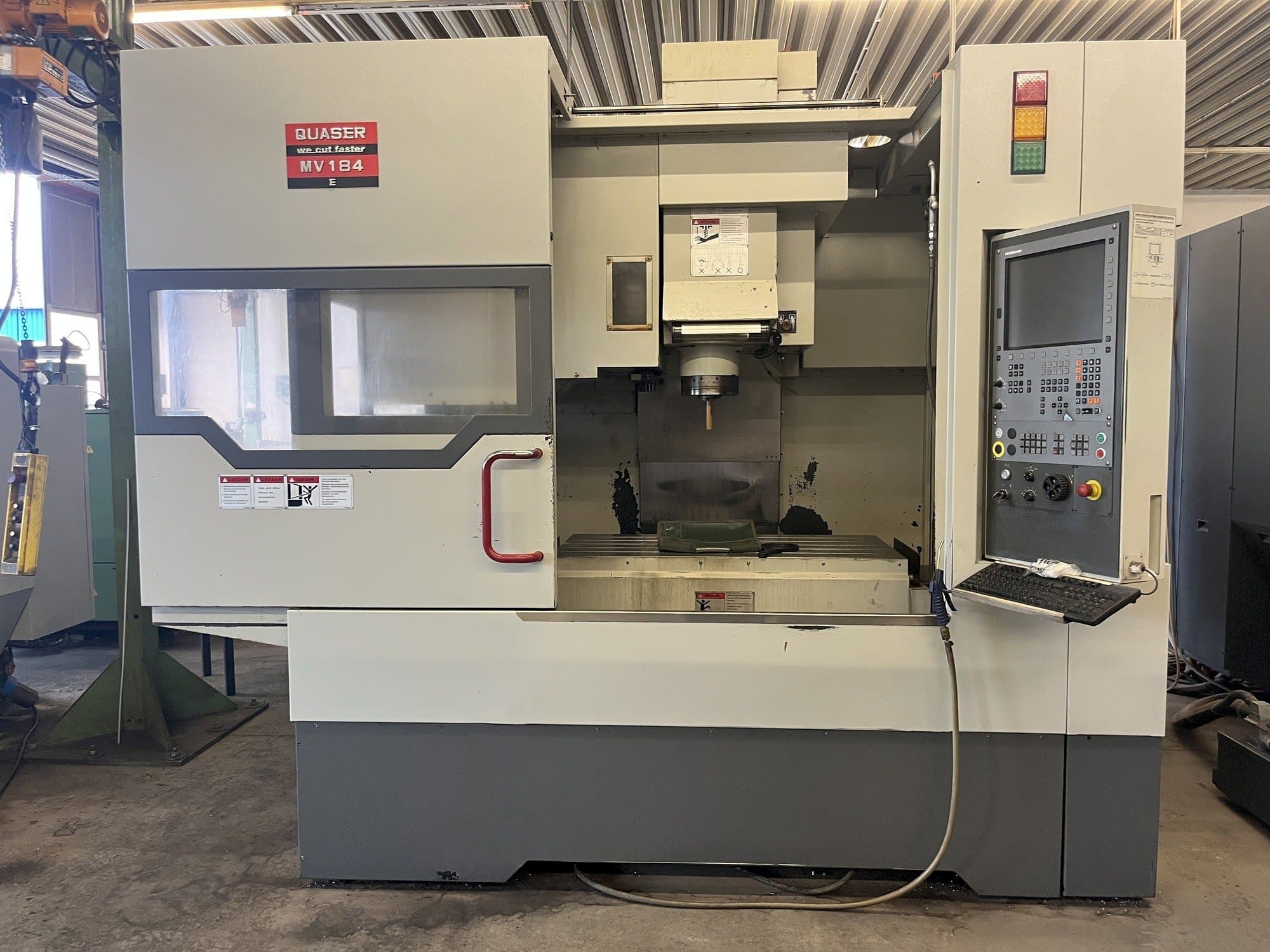

Bu Quaser MV 184E Dikey Makine Merkezi 2009 yılında üretilmiştir. Heidenhain iTNC 620 kontrol ünitesi ile donatılmıştır ve 3'e sahiptir. Makinenin iş mili hızı 30 - 12000 rpm'dir.
Genel bakış
- marka: Quaser
- yıl: 2009
- MODEL: MV 184E
- uygulama tipi: Frezeleme
- Yer: Almanya
- makine tipi: Dikey İşleme Merkezi
- Uygunluk: Satıldı
- kontrol ünitesi markası: HEIDENHAIN
Teknik Bilgiler - Quaser MV 184E
Genel veri
- Genişlik Ölçüsü : 2820 mm
- Derinlik Ölçüsü: 2920 mm
- Yükseklik Ölçüsü: 2860 mm
- Makina ağırlığı: 6790 kg
Kontrol ünitesi
- Model: iTNC 620
- Marka: HEIDENHAIN
Ana sürücü
- Mili hız aralığı: 30 - 12000 1/MIN
- Mili motor gücü: 17 kw
- Eksen sayısı: 3
Hareket
- X ekseni Hareket: 1020 mm
- Y ekseni Hareket: 610 mm
- Z ekseni Hareket: 610 mm
Tabla
- Dış uzunluk: 1200 mm
- Dış genişliği: 600 mm
- Tabla Yükü: 7 kg
Ek ekipman
- - Talaş Konveyörü
Ek bilgi
- Teknik Makine Avantajları:
- - İçten soğutma sıvısı beslemesi 20 bar
- - Şarjördeki takım sayısı 30 adet
- - Takım tutucu sk 40
- - 30 depolama konumlu çift kollu takım değiştirici
- - Tüm eksenlerde büyük boyutlu doğrusal kılavuzlar
- - 6800 n (z 13900 n) eksen gücüne sahip son derece dinamik dijital besleme sürücüleri
- - Ağır nervürlü dökme demirden yapılmış, bilgisayarla optimize edilmiş ağır makine gövdesi
- - Hızlı geçiş 32 rnlmin (z ;24 mlmin), hızlanma {x/y/z) 3/3 /3 m/sn'
- - Tork 108 nm
- - Siemens-weiss ana iş mili sk 40, standart fikstürler ve yüzey işleme sistemli takımlar için uygundur
- Kalitatif Makine Faydaları:
- - Ayrı 100 1 yağ soğutma devresine ve ana motor için hava beslemesine sahip ana iş mili için soğutma sistemi
- - Önceden yüklenmiş bilyalı vidalar çapı. 45mm
- - Din 69871'e uygun takım tutucular (bt 40 opsiyonu), din 69872'ye uygun takım sıkma cıvataları (iso) 7388 opsiyonu)
- - Çalışma alanında 2 vidalı konveyör ve sptllsystem'in yanı sıra sıyırıcı bantlı konveyörden oluşan talaş imhası
- - 300 l kapasiteli soğutma sıvısı tankı
- - Taşkın soğutma, iş mili burnundaki bir halkaya yerleştirilmiş 12 ayarlanabilir çıkış nozulu, talaş temizleme ve taşkın soğutma için 2 bar palron filtrede 80 µ'da 60 1/dak taşıma kapasitesi
- - Grundfoss pompalı 20 bar dahili soğutma sıvısı beslemesi. 251/dak, dahil. Kartuş filtresi 25 µ
- - 2 bar'da 60 1/dak. Grundtoss pompasıyla talaş yıkama, çalışma odasında paslanmaz çelik talaş tepsileri
- - Büyük görüntüleme kapılarıyla (kapı açıklığı 900 mm) ve 2 çalışma alanı ışığının yanı sıra makine durum ışığıyla çalışma odası tam koruma
- - Dışarıdan hava üfleyin. Kuru işleme için
- - Soğutucu püskürtme tabancası. - açık gri/gri renkte iki renkli boyama. - X- için cam teraziler. Doğrudan ölçüm sisteminin kirlenmesini önlemek için aşırı basınçlandırma dahil Y ve Z ekseni (HDH). - Vidalı miller için otomatik merkezi yağlama. - Quaser işleme merkezleri CE standartlarına uygundur.
Makine Faydaları
Ekstra bilgi
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
