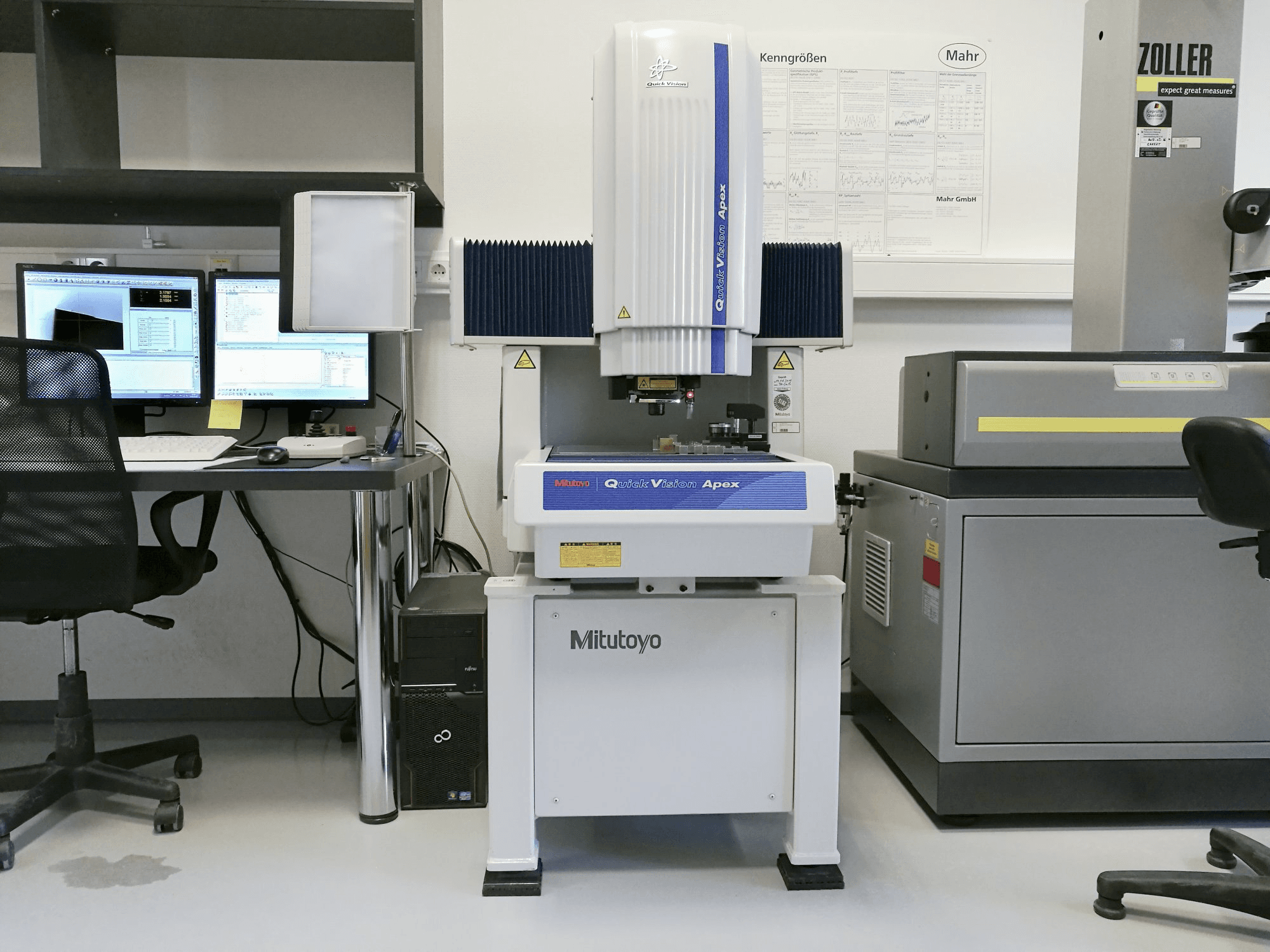

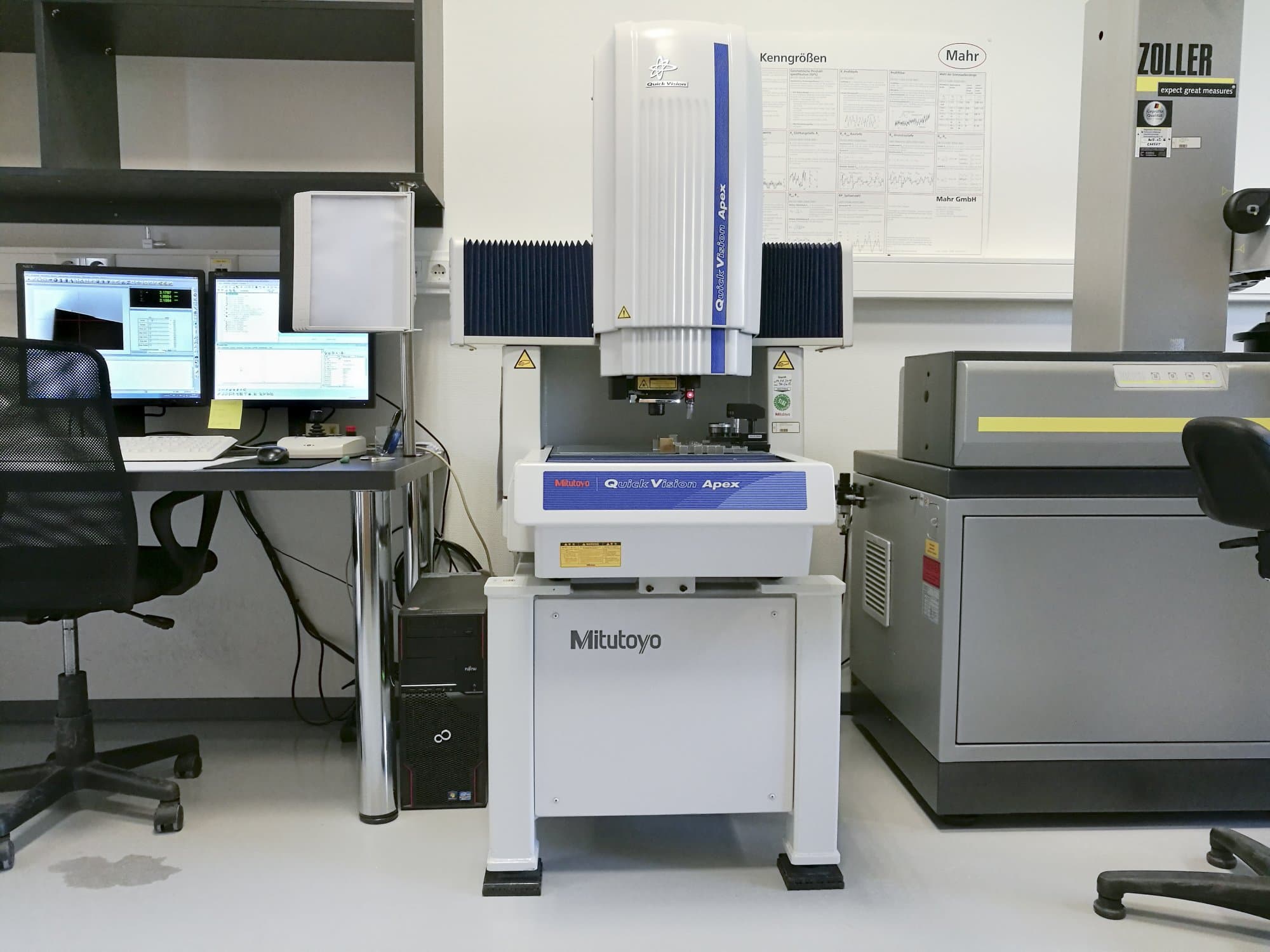

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Genel veri

• Genişlik Ölçüsü : 859 mm
• Derinlik Ölçüsü: 951 mm
• Yükseklik Ölçüsü: 1609 mm
• Makina ağırlığı: 360 kg

Kontrol ünitesi

• Model: QVPAK
• Serbest bırakmak: 11.101
• Uzaktan kumanda: Evet

Ana sürücü

• Kamera: Yüksek hassasiyetli CCD kamera B&W
• Aydınlatma: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Çözünürlük: 0.0001 mm

Hareket

• X ekseni Hareket: 300 mm
• X ekseni Besleme Hızı: 300 mm/s
• X ekseni En büyük ölçüm hatası: -0.761 µm
• X ekseni Doğruluk: E1x1-(1.5+3L/1000) µm
• Y ekseni Hareket: 200 mm
• Y ekseni Besleme Hızı: 300 mm/s
• Y ekseni En büyük ölçüm hatası: 0.488 µm
• Y ekseni Doğruluk: E1y2-(1.5+3L/1000) µm
• Z ekseni Hareket: 200 mm
• Z ekseni Besleme Hızı: 300 mm/s
• Z ekseni En büyük ölçüm hatası: -0.982 µm
• Z ekseni Doğruluk: E1z3-(1.5+4L/1000) µm
• X-Y-düzlemi (Diyagonal 1) En büyük ölçüm hatası: 1078 µm
• X-Y-düzlemi (Diyagonal 1) Doğruluk: E2xy4-(2+4L/1000) µm
• X-Y-düzlemi (Diyagonal 2) En büyük ölçüm hatası: 1326 µm
• X-Y-düzlemi (Diyagonal 2) Doğruluk: E2xy5-(2+4L/1000) µm

İş parçası

• Iş parçası z: 200 mm
• Iş parçası ağırlığı: 20 kg

Tabla

• Dış uzunluk: 399 mm
• Dış genişliği: 271 mm

Medya

• Ana elektronik bağlantı: 230 V / 50 Hz
