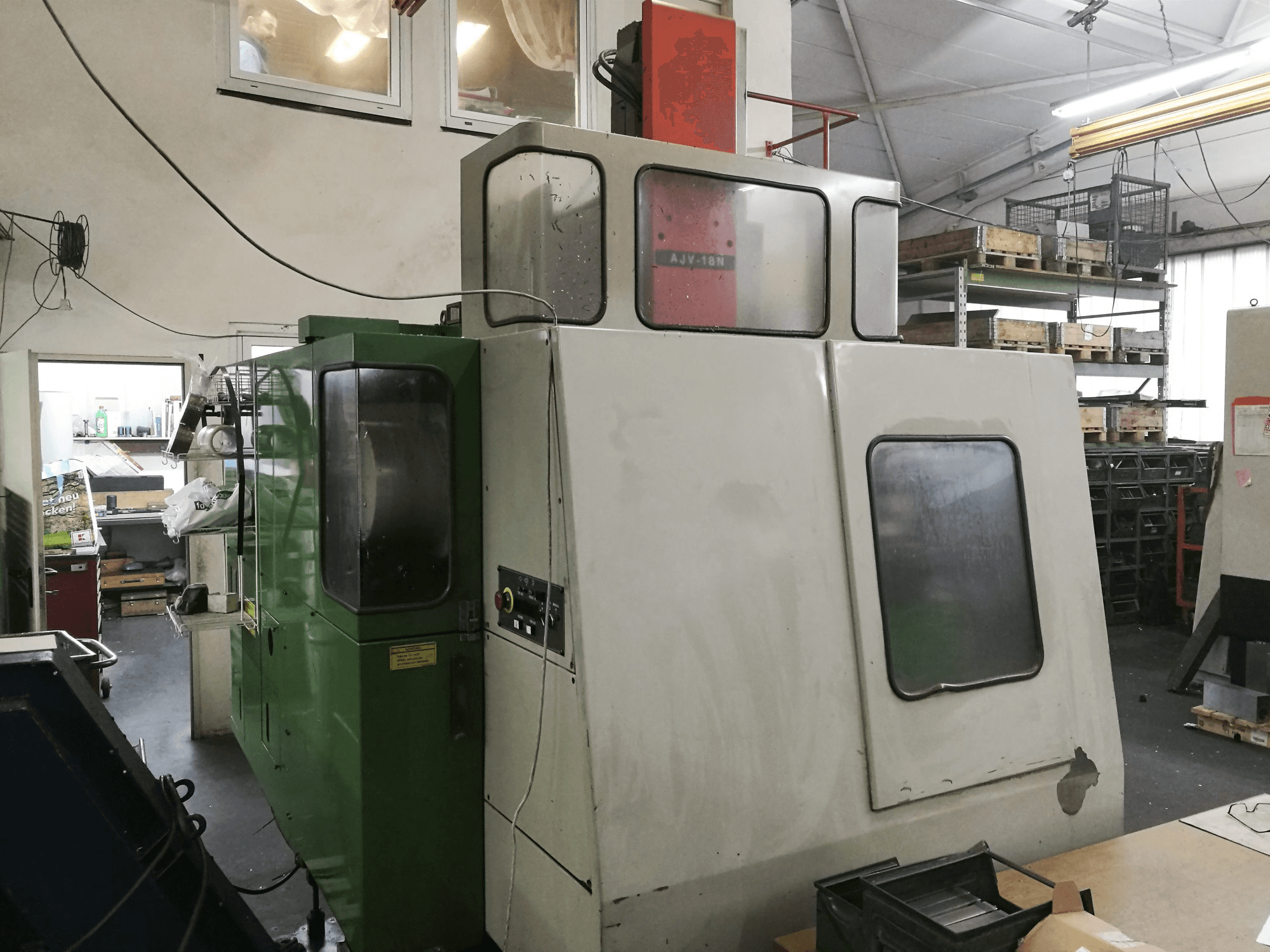

Mazak - AJV-18NDE-MIL-MAZ-1991-00001

Genel veri

• Genişlik Ölçüsü : 4200 mm
• Derinlik Ölçüsü: 4000 mm
• Yükseklik Ölçüsü: 3000 mm
• Makina ağırlığı: 4600 kg

Kontrol ünitesi

• Model: Mazatrol M32
• Arayüz: Seri
• Marka: MAZATROL

Ana sürücü

• Spindle Sayısı: 1
• Mili hız aralığı: 10000 1/min
• Mili motor gücü: 5.5 kW
• Takım Tutucu: ISO 40

Hareket

• X ekseni Hareket: 560 mm
• X ekseni Hızlı çapraz geçiş: 30000 mm/min
• X ekseni Salgı: 0.002 mm
• Y ekseni Hareket: 410 mm
• Y ekseni Hızlı çapraz geçiş: 30000 mm/min
• Y ekseni Salgı: 0.01 mm
• Z ekseni Hareket: 400 mm
• Z ekseni Hızlı çapraz geçiş: 18000 mm/min

İş parçası

• Iş parçası ağırlığı: 300 kg

Tabla

• Dış uzunluk: 400 mm
• Dış genişliği: 900 mm
• TSlots boyutu: 18 mm
• Tslots sayısı: 3
• Arasındaki mesafe: 125 mm

Takımlar

• Depolama alanındaki yuvalar: 30
• Maksimum ağırlık: 8 kg
• Maksimum takım çapı: 100 / 150 mm
• Maksimum takım uzunluğu: 250 mm

Medya

• Ana elektronik bağlantı: 380 V / 50 Hz
• Hava basıncı: 6 bar
• Talaş konveyörü: Evet
