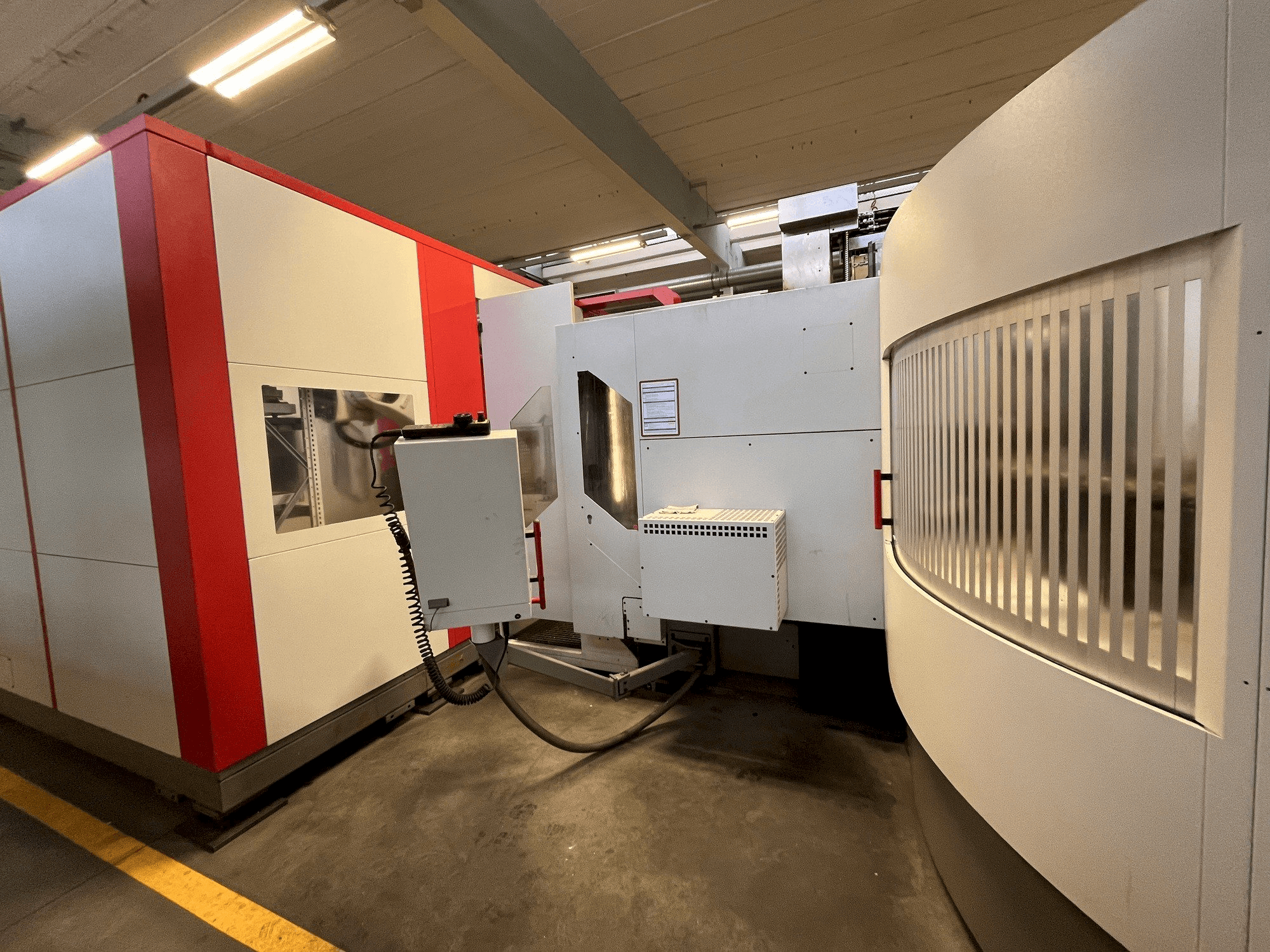

HERMLE RS1 Robot Sistemi

Orijinal dilde göster

2009 ve 2008 yıllarında yapılan 2 üniteli Hermle C30 U, 5 eksenli dikey makine merkezinden oluşan bu HERMLE RS1 Robot Sistemi, HEIDENHAIN iTNC 530 kontrol ünitesi ile donatılmıştır ve 18000 rpm iş mili hızına sahiptir. Sistem, 2008 yılında üretilmiş, maksimum 140 kg palet ağırlığına sahip 6 eksenli bir Otomasyon KUKA KR 150-2 2000 Robotu ile birlikte gelir.

Genel bakış

marka: HERMLE
yıl: 2009
MODEL: RS1 Robot System
uygulama tipi: Frezeleme
Yer: Almanya
makine tipi: Dikey İşleme Merkezi
Uygunluk: Satıldı
kontrol ünitesi markası: HEIDENHAIN

Teknik Bilgiler - HERMLE RS1 Robot System

Kontrol ünitesi

Model: ITNC 530
Marka: HEIDENHAIN

Ana sürücü

Mili hız aralığı: 18000 1/MIN
Takım Tutucu: HSK A63
Eksen sayısı: 5

Hareket

X ekseni Hareket: 650 mm
Y ekseni Hareket: 600 mm
Z ekseni Hareket: 500 mm
A ekseni Hareket: +/- 115 º MM

Takımlar

Depolama alanındaki yuvalar: 32
Maksimum ağırlık: 8 kg
Maksimum takım çapı: 300 mm

Ek ekipman

- Hücre, mengenesiz 25 palet, her makinede 1 palet ve otomasyonda 23 palet ile birlikte gelir
- Renishaw dokunmatik probu ile birlikte gelir
- Talaş konveyörü dahildir
- İç soğutma sıvısı yüksek basınç pompası dahil değildir

Ek bilgi

Makine Faydaları

Teknik Makine Avantajları:
- - Hızlı ilerleme: 45000 mm/dak - nc döner tabla çapı 280
- - Erowa sıkıştırma sistemi ile 160 mm boğaz boyutu - mts taban plakası 320p/a 2-f. MedyaÜ. 2 kat
- - Döner tabla - ikz - talaş ayırıcı
- - Basınçlı hava besleme mili merkezi - otomatik kabin kapısı - durum ışığı
- - Yatak sarma - manuel kabin tavanı - losma tahliye sistemi
- - Elektronik el çarkı - menteşeli bantlı konveyör - ek magazin yerleştirin: 157
- - Takım magazini: 157 yuva, 6 kat geçiş, otomatik kapı, sıcaklık telafisi
- - Yükleme ve boşaltma bölmesi sayısı: 8
- - Takım ölçümü: blum wz kırılma/ölçüm a1
- - Dokunma probu: 2x renishaw omp 40-2ls, plc uzatması 2. ölçüm probu
Kalitatif Makine Faydaları:
- - Robot kuka kr 150-2 2000:
- - 6 eksen, ağırlık: 1267 kg, windows 10'da çalışan ana bilgisayar ve windows xp'de çalışan soflex bilgisayarlar. 24 yerli 300x300 palet rafı - bunlardan 22'si raftaki paletler, 3'ü otomatik kelepçeleri sıkıştırmak için elektrikli sıkıştırma bloklarıdır.
- - 2 kübik, 1x silindirik - 1x manuel sıkma bloğu
- - 18 bölmeli 400x400 palet rafı - bunların 17'si raftadır
- - Hammadde depolama yerleri:
- - Kübik parçalar için 2x hammadde depolama alanı, depolama alanı başına 60 alan mevcuttur. 50x15 ebatlarındaki hammadde yüklenebilmektedir. - silindirik parçalar için 2x hammadde tepsisi, tepsi başına 56 yer mevcuttur. 6mm spigotlu parçalar yüklenebilir.
- - 2x ek tutucu: 1x silindirik parçalar için, 1x kübik parçalar için
- - Maksimum palet ağırlığı 140 kg olan 6 eksenli kuka - harici kurulum istasyonu aracılığıyla ham madde yükleme kuka manuel kontrol ünitesi
- - Soflex sipariş yönetimi sürüm 4. 27
- - Ana bilgisayar windows 10'da çalışır, soflex bilgisayarlar windows xp'de çalışır

*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
