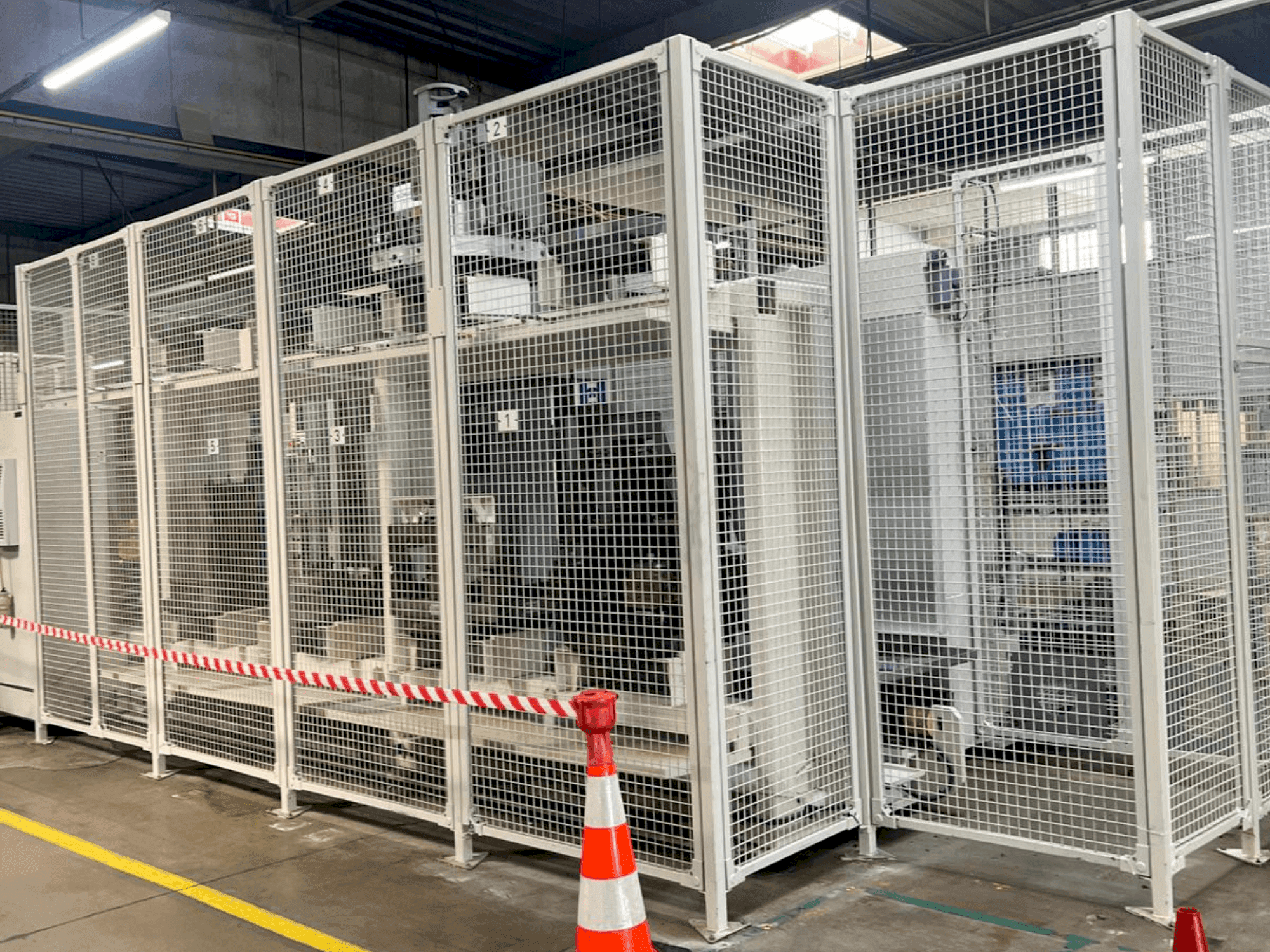

HELLER - MCH 250DE-MIL-HEL-2005-00004

Ek ekipman

• - Dergi tipi: Zincir dergi / Dergi kapasitesi: 50 ila 100 alet (isteğe bağlı)
• - Takım Sistemi ve Şarjör / Raf Şarjörü: 234 yuva (SK), artırılmış takım ağırlık kapasitesi
• - X ve Y ekseni: 15.000 N (S3'te - %40 görev döngüsü) / Z ekseni: 17.500 N (S3'te - %40 görev döngüsü)
• - Hızlar: Hareket Hızı (X, Y, Z): 50.000 mm/dak / İvme (dinamik paket): X, Y ve Z'de 4,0 m/s² / Hızlı Hareket Hızı: 60.000 mm/dak / Maksimum İvme: 7,0 m/s²
• - Mil Çapı (ön yatak): 100 mm
• - Genişletilmiş Mil Hızı: 12.500 RPM
• - Tahrik Ünitesi: Güç/Tork [maks.] (S6 = %40'ta): 43 kW / 822 Nm / Hız Aralığı: 45-12.500 RPM (genişletilmiş)
• - Model: Sıcaklık telafisi ve hassas soğutucu dahil hassas paketli Siemens GRM döner tabla
• - Bölme: 360 x 1° açılar / İndeksleme Doğruluğu: 6 saniye / 45°/180° için Dönme Süreleri: 2,7 sn / 3,5 sn
• - Yüksek Hassasiyetli Bölme (opsiyon): 360.000 x 0,001° açı, endeksleme doğruluğu 10 saniye, 45°/180° için dönüş süreleri: 0,9 s / 1,8 s

Ek bilgi

Makine Faydaları

• Teknik Makine Avantajları:
  • - İçi boş şaft ünitesi (opsiyon) tahrik gücü/torku [maks. ]: 72 kw / 460 nm
  • - Güçlendirilmiş şanzıman ünitesi [maks. ]: 60 kw / 1145 nm
  • - Hareket hızı (x, y, z): 50000 mm/dak
  • - İvme: 7,0 m/s²
  • - Döner tabla maksimum izin verilen sıkıştırma ağırlığı (ortalanmış): 800 dan
  • - Toplam güç gereksinimi (temel): yaklaşık 79 kva
  • - Maksimum takım ağırlığı: 25 dan / tutucudaki maksimum takım momenti: 2200 ncm / maksimum takım uzunluğu: 600 mm (mil burnundan) / maksimum takım çapı (tüm yuvalar dolu): 112 mm (boşlukla 280 mm'ye kadar)
  • - Talaştan talaşa süre: 4,1 sn ila 5,1 sn / takım tutucu: msk/pdk tutucu, hava ve soğutma sıvısı beslemesi dahil
  • - Palet değiştirme sistemi ve paletler/ paletler: grm spesifikasyonuna göre 2 standart palet ve özel spesifikasyona sahip bir ek palet / palet boyutu: 630 x 630 mm / palet değiştirme hassasiyeti (x, y, z): 0,01 mm / palet değiştirme süresi: 12 sn
• Kalitatif Makine Faydaları:
  • - Soğutma ve yıkama sistemi / soğutma soğutucusu: cfc içermez, vrf ile uyumludur / soğutma tankı (temel): yaklaşık 1000 litre / soğutma pompası (temel): 3 bar'da: 200 litre/dak - 12 bar'da: 40 litre/dak
  • - Kurulum verileri makine ağırlığı: yaklaşık 19. 000 dan / toplam güç gereksinimi (temel): yaklaşık 79 kva / güç kaynağı: 400 v / 50 hz / hava basıncı: 6 bar
  • - Pozisyon ölçüm sistemi
  • - Ölçüm sistemi: x, y ve z'de en yüksek çözünürlüğe sahip doğrudan, mutlak doğrusal ölçekler

Ekstra bilgi

• - Makine hala güç altında
