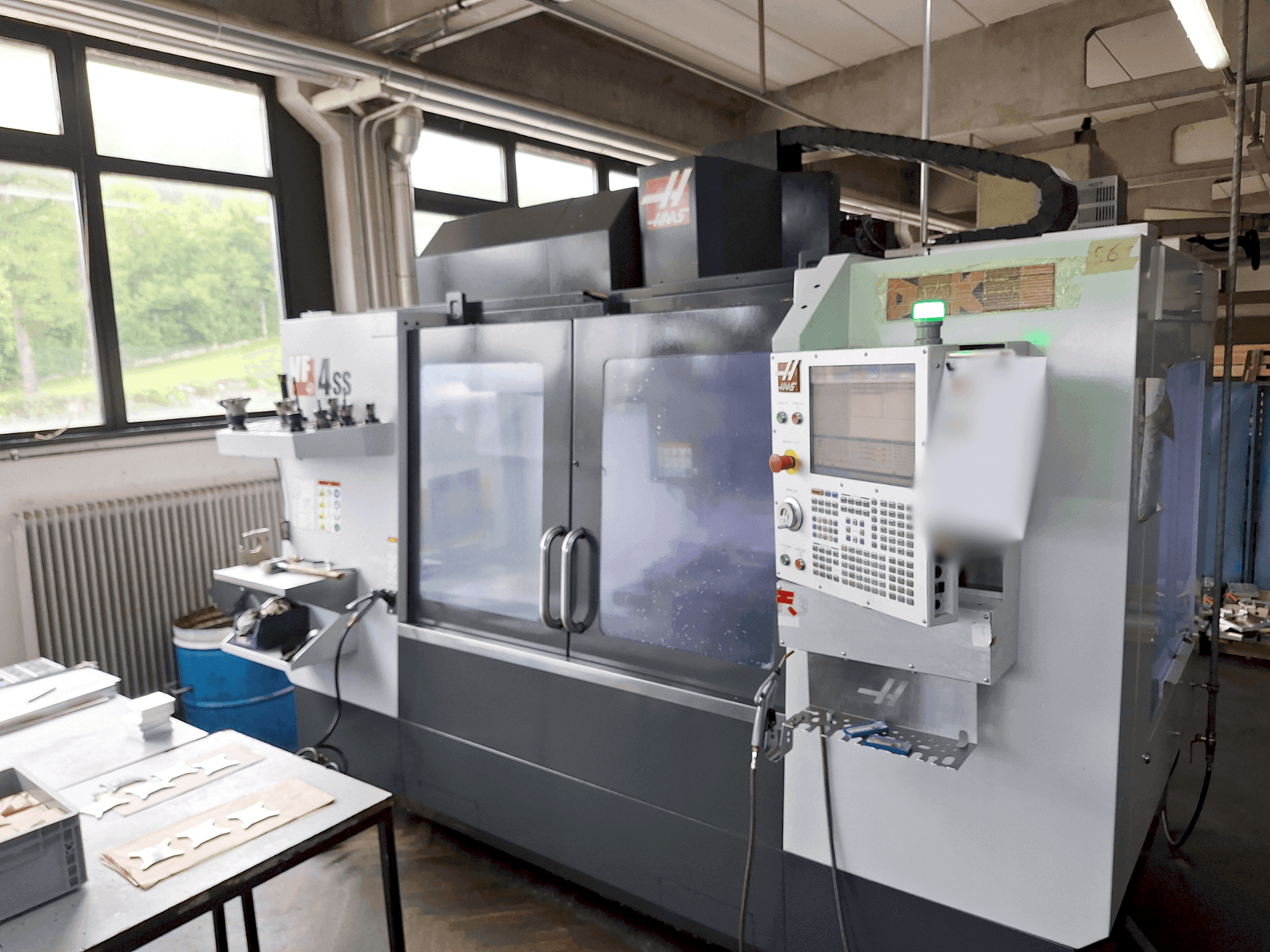

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Genel veri

• Makina ağırlığı: 6260 KG

Ana sürücü

• Mili hız aralığı: 12000 1/MIN
• Mili motor gücü: 22.4 kw
• Takım Tutucu: CT40, BT40, HSK-A63
• Eksen sayısı: 3

Hareket

• X ekseni Hareket: 1270 mm
• X ekseni Besleme gücü: 13723
• X ekseni Hızlı çapraz geçiş: 35.6 m/min
• Y ekseni Hareket: 508 mm
• Y ekseni Besleme gücü: 13723 n
• Y ekseni Hızlı çapraz geçiş: 35.6 m/min
• Z ekseni Hareket: 635 mm
• Z ekseni Besleme gücü: 17459 n
• Z ekseni Hızlı çapraz geçiş: 35.6 m/min

Tabla

• Dış uzunluk: 1321 mm
• Dış genişliği: 495 mm
• TSlots boyutu: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Dikey mil ve masa arasındaki minimum mesafe: 107 mm
• Dikey mil ve masa arasındaki maksimum mesafe: 742 mm
• Tabla Yükü: 794 kg

Takımlar

• Depolama alanındaki yuvalar: 30 + 1
• Maksimum ağırlık: 5.4 kg
• Maksimum takım çapı: 127 mm
• Maksimum takım uzunluğu: 330 mm
