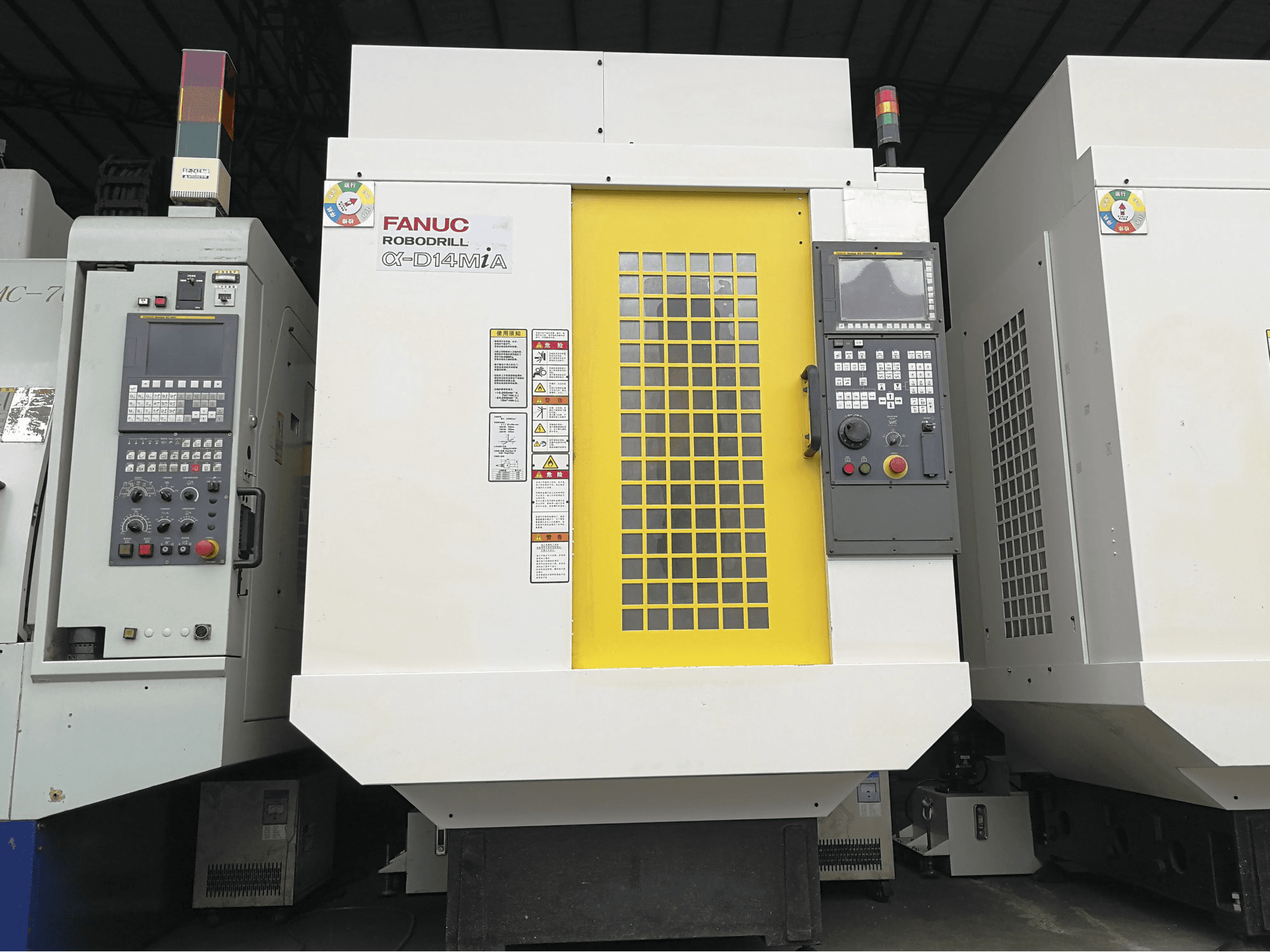

FANUC - α-D14MiACN-MIL-FAN-2016-00001

Genel veri

• Genişlik Ölçüsü : 1565 mm
• Derinlik Ölçüsü: 2236 mm
• Yükseklik Ölçüsü: 2040 mm
• Makina ağırlığı: 2000 kg

Kontrol ünitesi

• Marka: FANUC
• Model: 31i-B

Ana sürücü

• Spindle Sayısı: 1
• Mili hız aralığı: 24000 1/min
• Mili motor gücü: 26 kW
• Mili delik: 0.006 - 0.02 mm

Hareket

• X ekseni Hareket: 500 mm
• Y ekseni Hareket: 400 mm
• Z ekseni Hareket: 330 mm

İş parçası

• İş parçası x: 650 mm
• Iş parçası y: 400 mm
• Iş parçası z: 150-480 mm
• Iş parçası ağırlığı: 300 kg

Tabla

• Dış uzunluk: 1565 mm
• Dış genişliği: 2040 mm
• Yükseklik ayarı: 2.236±10 mm
• TSlots boyutu: 14x125x3 mm
• Tslots sayısı: 3
• Arasındaki mesafe: 125 mm
• Dikey mil ve masa arasındaki minimum mesafe: 150 mm
• Dikey mil ve masa arasındaki maksimum mesafe: 480 mm

Takımlar

• Depolama alanındaki yuvalar: 14
• Maksimum ağırlık: 2 kg
• Maksimum takım çapı: 80 mm
• Maksimum takım uzunluğu: 250 mm

Medya

• Güç tüketimi: 10 kVA
